本文總結了各個標準制定組織在智能電網用戶接口架構上進行的工作。借鑒NIST、IEEE和IEC等標準組織的智能電網規范，提出了一種基于SGAM模型的智能電網用戶接口的設計思想。重點研究用戶側中居民用戶與電網側的信息交互，針對設計方案的通信架構和數據模型這2項關鍵技術進行了研究并制定了設計方案。

　　1 智能電網的用戶域范圍

　　IEC智能電網路線圖1.21版提出的智能電網概念模型，見圖1。智能電網由8個部分組成，即發電域（bulk generation）、輸電域（transmission）、配電域（distribution）、市場域（markets）、運行域（operations）、服務提供商域（service provider）、用戶域（customer）和分布式能源（DER）。圖1中，實線代表信息流交互，虛線代表能量流交互。

　　如圖1和圖2所示，在智能電網概念模型中，用戶域與市場域、運行域、服務提供商域和配電域進行信息流交互，居民用戶智能電網信息交互接口用于支持用戶域?qū)嶓w（如家庭能源管理系統、用戶負荷、用戶儲能或分布式電源）與電網側的各信息處理和運行控制系統之間的安全通信。

　　居民用戶智能電網信息交互接口是智能電網領域中為居民用戶系統和用戶設備提供通信服務的實體，通過直接或間接調用通信網絡提供的信息交互功能，實現居民用戶應用進程與智能電網其他相關系統之間的通信，旨在促進智能電網的互操作。

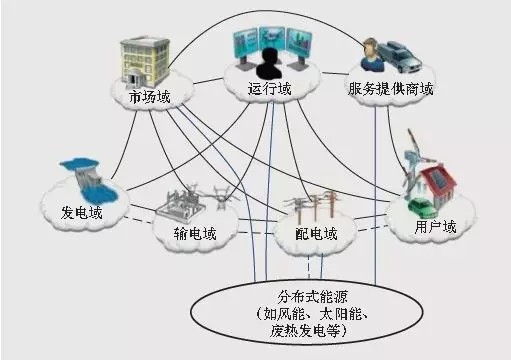

　　圖1 智能電網概念模型

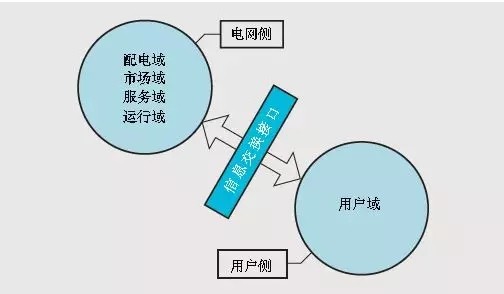

　　圖2 智能電網居民用戶信息交互接口

2 居民用戶信息交互架構分析　　

如圖3所示，居民用戶智能電網信息交互接口連接3個域，即市場域、服務域和運行域。

　　電力的運行域在智能電網的領域中不僅要控制電網實施保障電力供應，還要管理用戶的電力設施，包括用戶能源管理系統、用戶負荷設施、用戶儲能和分布式能源系統進行合理用電和安全用電。

　　用電服務域包括用電服務商域和第三方服務商域。用電服務商域包括計費系統、用戶管理系統、緊急服務系統、樓宇管理系統、安全管理系統、需求響應服務系統、售電市場管理系統等多種服務系統。第三方服務商域包括用戶的輔助系統，例如：電能管理服務系統、輔助服務系統、電力市場管理系統、需求響應用戶系統、用戶聚合服務系統、安全管理系統等。用電服務商提供支持電力系統、配電和用戶之間業務流程的服務。這些業務流程不僅包括傳統的公用服務事業，如計費、用戶賬戶管理等，還包括擴充的用戶服務，如能源使用管理、家庭能源發電等。

　　電力市場域通過電力企業間的信息交互，對電力業務數據、電能質量、電能電量平衡等進行管控，為用戶提供交易管理、計劃管理、結算管理、合同管理及市場成員管理等電力市場信息，指導用戶的電力消費，最終平衡供需關系。

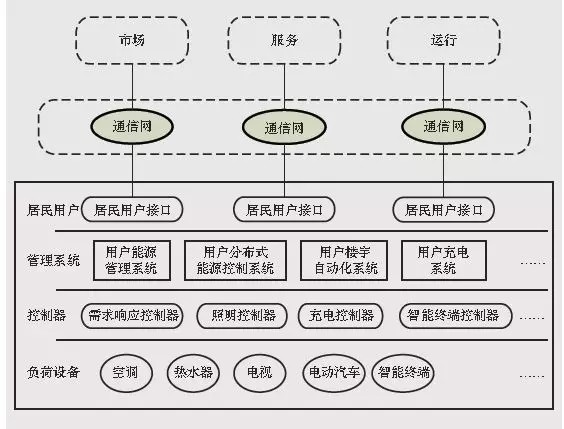

　　圖3 居民用戶信息交互系統架構

　　3 用戶信息接口支持的業務

　　居民用戶智能電網信息交互接口的主要功能是為用戶的能源管理系統和設備提供通信業務服務，用戶設備使用這些基本的通信服務功能，可以注冊到用電服務系統，得到用電服務系統的認證和授權后能夠與各種運行、市場和服務程序進行信息交互，實現智能電網的互動化。

　　電力市場類業務

　　電力市場是智能電網的紐帶，電網側與用戶側在電力市場通過協商、競價等方式就電能和其他相關產品進行交易。目前，各國都在電力市場域進行改革，旨在提高電能效率，促進智能電網發展。

　　市場交易業務是電力市場的根本業務。電網側將用戶側實時的用電信息傳輸給電力市場，市場通過合理規劃、競價等方式確定能源交易價格，并將信息傳回電網側和用戶側。用電價格的傳遞在美國智能電網項目最先被提出，目前，國家發展和改革委員會在深圳開展輸配電改革試點，將買電、賣電業務透明化，這種公開化的市場操作，加強了對電網企業成本的約束，同時激勵了第三方電力企業的發展，更合適未來智能電網的發展。

　　用電服務類業務

　　隨著電力市場的改革，用電服務日益重要，用電服務業務主要包括運行服務業務、需求響應業務、設備維護業務、分布式能源業務以及輔助服務業務等。

　　1）運行服務業務是電力生產部門與客戶之間的特殊紐帶，用戶購電后，服務側將信息傳回給電網，進行電力的升壓、輸送、降壓、穩壓，最后將電能傳送回用戶側。

　　2）需求響應業務是指電力用戶針對市場價格信號或激勵機制做出響應并改變電力消費模式的行為。用電服務商向用戶提供合理的用電策略，傳遞需求響應和分布式能源事件信息，包括請求和響應信息等，通過調控用戶的用電以保證電力系統的運行穩定和市場運行效率。

　　3）設備維護業務包括能源服務商給電網運行商或用戶的電力設備提供的運維服務。

　　4）分布式能源業務主要包括傳遞分布式發電能力信息［包括分布式發電能力、當前和未來的狀態信息。分布式發電包括旋轉式存儲（此種發電機可以非常快的被喚醒，典型是少于15min）和非旋轉式存儲（此種發電機需要15min或大于15min被喚醒）］、分布式能量存儲信息（包括分布式能量存儲能力、當前和未來的狀態信息）、分布式熱能源存儲的容量和可用性。

　　5）輔助業務包括傳遞調頻和備用等信息。輔助服務需要通過“快速需求響應”實現，即通過快速削減或增加負荷實現服務。

　　電網運行管理類業務

　　電力運行域是智能電網的樞紐，直接操作于電網側。電力運行域主要提供以配電調度管理和電廠直供業務，例如：傳遞電力故障信息，通知用戶一個電力故障即將到來；傳遞自然災害信息，預測天氣和其他信息；傳遞定向交互信息，解決特定設備響應問題；傳遞能源使用量信息，包括歷史、現在和未來預測的信息；傳遞緊急控制命令等。

4 用戶信息交互接口設計

　　接口信息流分析

　　總體來看，目前國外智能電網研究側重于分布式能源的接入和發電用電側的互動，我國智能電網的研究工作側重于大電網系統的信息獲取與穩定控制，這與我國電力網絡耦合性強的特點有關。作為電網企業（發電、輸電、配電）首先要為用戶提供能量，用戶通過能量接口與電網的配電設施連接，獲取電能，同時用戶也可通過這個能量接口向電網提供電能，把用戶分布式能源系統的電能反向輸送給電網。電網企業與用戶主要進行能量流的交互。而電力運行企業、電力市場、用電服務商和第三方服務商主要與用戶進行信息流的傳遞。智能電網信息的流向見圖4。

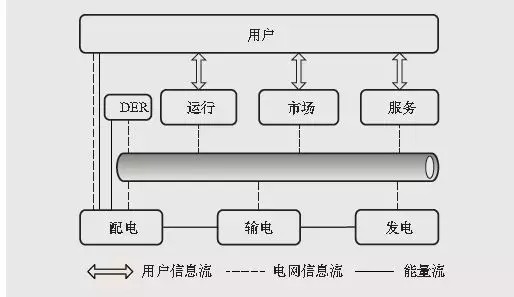

　　圖4 用戶與電網的信息流分析

　　以居民用戶量測系統為例，量測系統主要用于測量用戶使用電力的情況，每一戶使用智能電網表獲取用戶家庭不同用電設備的用電數據，將數據上傳到運行域、市場域和服務域并下載3個域回傳信息，結合電網運行情況進行分析，給用戶提供省電節能的建議，完成信息流雙向傳遞。

　　接口內部層次

　　ISO/IEC開放系統互連基本參考模型（ISO/IEC 7498-1）標準中的分層思想是將龐大而復雜的問題分為若干較小的易于處理的局部問題，通過對開放系統復雜結構7個層次的劃分，將開放系統互連中的服務、接口和協議明確地區分開來，使不同的系統之間實現方便可靠的通信。按照ISO/IEC 7498-1標準的分層思想，遵循IEC Smart Grid Standardization Roadmapv1.21draft中提出的SGAM方法，并結合智能電網的架構，將支持智能電網用戶接口劃分為功能層、信息層、通信層和基礎平臺層4個層次，用戶接口的設計主要是對功能層、信息層、通信層和組件層的設計。居民用戶信息交互接口功能層主要用于支持通信業務，在功能層對接口提供的服務進行定義，智能電網業務應用進程通過調用功能層實現居民用戶側與電網側的信息交互。

　　用戶域的信息處理級別

　　圖5定義了用戶信息交互接口的四級結構，顯示了不同智能電網域與居民用戶域信息交互的示意圖。此結構遵循電力管理系統的數據聚合、空間聚合以及功能分離的概念。用戶域可以通過智能電網用戶接口直接與電力域進行交互，居民用戶信息交互接口適用于具有不同能力和約束的不同類型用戶的交互，接口的物理位置并不重要，當進行不同的通信業務時對應調用不同的接口級協議。

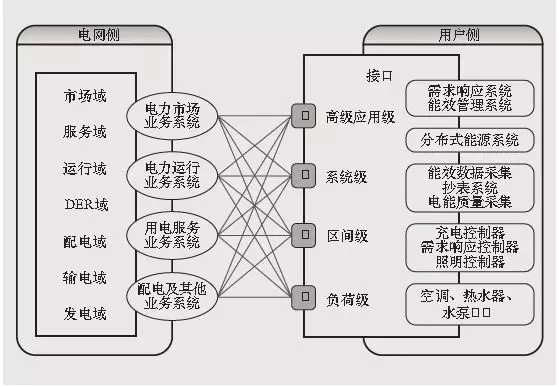

　　圖5 用戶信息交互接口的四級結構

　　在四級結構中：

　?、儇摵杉壈ㄎ锢?、化學或空間的能量轉換過程，調用此級實現物理設備（如發電機、變壓器、斷路器、架空線、電纜、傳感器和電力負荷）的直接接入和斷開等；

　?、趨^(qū)間級包括對用戶負荷系統的各個過程進行保護、控制和監控的設備，如繼電保護設備、機柜控制器以及所有采集和處理電力系統數據的智能電子設備；

　　③系統級表示對“區間級”層次的聚合，如數據集中、功能聚合、用戶家庭自動化、本地監測控制、數據采集系統和能源管理；

　?、芨呒墤?yīng)用級包括對用戶進行電力系統控制操作，如能量管理系統（EMS）、微電網管理系統、虛擬電廠管理系統（聚合多個DER）、電動汽車（EV）充電管理系統、客戶關系管理、計費、能源交易市場等。

　　對于智能電網居民用戶來說，其特點是網絡節點數據量大，如何收集這些數據并保證數據的實時性和完整性是智能電網要解決的問題之一。而從信息利用角度來看，使用多級信息接口將分散在各類信息系統的數據進行集成，方便不同業務關注人員對數據進行應用，實現智能電網的高級分析應用功能。

信息交互接口應用實現設計

　　居民用戶信息交互接口實體由一組軟件組成，智能電網域通過調用軟件，實現功能層、信息層和通信層的功能。

　　目前，定義居民用戶信息交互接口連接5個域，即用戶域、電力市場域、電力運行域、用電服務域和第三方服務域。居民用戶信息交互接口旨在滿足居民用戶業務層應用需求。因此，信息交互接口主要向用戶提供信息管理功能和用電服務功能。

　　以需求響應（DR）系統為例，DR服務提供商通過居民用戶信息交互接口與用戶實現4個層面的信息交互。用戶通過接口信息管理功能在DR服務系統注冊。①在高級應用級，DR服務提供商向用戶提供電價信息、價格談判信息、削峰填谷預期效果信息，由用戶進行預判并指導設備運行；②在系統級，DR服務商將提出的請求行為直接發送到DR客戶端響應，由DR客戶端進行家電下一步行為設定，設計******方案，并向下級設備發送控制指令，如“減少1kW的負荷”；③在區間級，DR服務提供商使用智能插座、恒溫器等自動化設備發送信號來控制家電的運行，如能源服務提供商可能會發送一個命令到用戶冰箱恒溫器設定特定的溫度期望值；④在負荷級，DR服務提供商直接控制家電負荷，例如第三方服務可以通過DLC直接控制居民用戶空調和熱水器。

　　結語

　　智能電網用戶接口研究涉及領域眾多，且有用戶域用電結構的復雜性和多變性帶來的相關問題，對于數據傳輸?shù)陌踩院涂煽啃缘葐栴}更值得研究和關注，而本文對居民用戶信息交互的研究只是其中的一部分，并且，現階段研究主要在邏輯層面。因此，必須進一步研究適應我國需求的智能電網用戶接口并將成果進行推廣和應用，而這些必須根據我國電網發展來進行自主創新的研究、設計和具體實施，并針對電網建設情況進一步優化，從而促進智能電網的推廣。
