對配電自動化相關從業人員進行技術培訓，尤其是饋線自動化相關技術的培訓，是配電自動化能否實用化的關鍵因素之一。培訓系統在提高學員處理配電網絡故障的速度、提高現場饋線自動化失敗原因的查找效率等方面均收到了良好的效果。

 0   引言

    配電自動化在中國南方電網公司與國家電網公司下屬各個供電局都進行了規?；ㄔO(shè)，不同模式饋線自動化（FA）各有所長，應依據不同區域的網架特點以及對供電可靠性的不同要求，選擇不同的模式。這些模式包括集中式FA、智能分布式FA、差動保護式FA、電壓時間型FA等。一個供電局可能存在多種FA模式共存，為確保這些FA可以正常運行，供電局的運維人員須對相關的系統與設備進行制度性運維，同時在配電網發生故障時，F(xiàn)A功能是否能夠正確啟動并完成故障隔離與非故障區域恢復供電，又受制于多種因素的影響，因此，對運維、調度、自動化人員進行各種FA模式的有效培訓成為FA能否實用化的關鍵因素之一。

    調度員培訓仿真系統（DTS）主要用于培訓電網調度員的正常調度能力和在事故發生時的快速?zèng)Q策能力，培訓取得了顯著效果。對于配電自動化的培訓，則往往采用搭建實際的配電自動化場景進行實訓，因?yàn)橐淮卧O(shè)備、通信方式以及自動化設備與實際運行現場完全一致，這種實景培訓可以促進運維人員加強對實際配電線路與開關的直觀感受，起到了非常重要的效果。但是這些場景往往基于一種固定的配電網絡接線以及固定FA模式，難以適應不同F(xiàn)A模式共存以及FA失敗后的對自動化設備缺陷快速查找并修復的需求。

    建設以面向FA實用化為目標的培訓系統，成為當前推進FA深化應用的重點舉措之一，本文結合昆明供電局配電自動化實訓室建設，實現了多模饋線自動化培訓系統的系統架構，并詳細介紹集中式FA與智能分布式FA仿真培訓設計，系統可有效地對相關從業人員進行各種FA模式的培訓。

1  系統架構

如圖1所示，F(xiàn)A多模培訓系統由主站、終端與一次設備組成。

                                  圖1　饋線自動化多模培訓系統架構

    其中主站層包括SCADA服務器、FA服務器、仿真服務器、教員臺、學員臺以及將這些計算機連接在一起的網絡系統。SCADA服務器實現與配電終端的通信，以及數據采集與數據處理功能；FA服務器實現集中式FA處理；仿真服務器完成電力系統一次設備、二次設備、數據采集模擬仿真功能，相當于傳統的DTS服務器；教員臺的使用者為培訓師，通過教員臺可以制作并管理教案、控制培訓內容與進度、監視培訓過程以及對培訓結果進行評價；學員臺界面與普通的調度員界面完全一致，可以完成逼真的調度員仿真培訓。

    終端層由多臺多模配電終端及其控制系統組成。多模配電終端可以完成各種模式FA實現；多模配電終端控制系統實現配電終端模式控制以及配電網故障特性數據的仿真。一次設備主要由電源、線路與開關組成，可以構成一個實際的配電網。多模配電終端與開關設備之間通過電纜連接，與主站系統之間通過網絡連接。整個培訓系統的多模特征表現如下：

1）將多模配電終端切換到實時態、集中式FA模式，主站系統、多模配電終端以及一次設備就形成了一套與實際應用場景一致的集中式FA系統。

2）將多模配電終端切換到實時態、智能分布式FA模式，主站系統、多模配電終端以及一次設備就形成了由終端完成智能分布式FA、主站監控的實際系統。

3）將多模配電終端切換到模擬態、智能分布式FA模式，通過多模配電終端控制系統仿真配電網運行，可以擺脫一次網絡固定不變的模式，用于培訓的配電網絡將更具靈活性，排除了一次設備數量以及接線方式的限制，主站系統、多模配電終端就可以仿真各種網絡場景下的分布式FA系統的運行。

4）在主站層啟動仿真服務器，可以實現更高層次的仿真，進一步擺脫了培訓網絡接線模式與多模配電終端數量的限制，實現更大規模網絡與更多網絡類型的仿真培訓。

    以此類推，切換多模配電終端的模擬態與實時態，以及各種FA模式，可以形成不同網絡形態、不同模式的FA培訓系統，用于培訓學員對這些FA模式的理解與認識。

2   集中式FA仿真培訓設計

    集中式FA指在配電網發生故障時，借助通信手段，通過配電終端和配電主站/子站的配合，判斷故障區域，并通過遙控或人工隔離故障，恢復非故障區域供電。目前國內大部分地區采用這種模式。

    因?yàn)镕A控制策略與操作命令都是由主站控制下發，因此對于集中式FA的培訓方式與傳統DTS相似，可依賴于DTS仿真培訓軟件，側重于對調度員的培訓，訓練調度員依據現場信號以及FA系統的響應信號做出決策的能力。

    如圖2所示，仿真培訓軟件包括教員臺模塊、學員臺模塊、培訓控制模塊、電網仿真模塊和學員操作評價模塊。①教員臺模塊為教員建立培訓場景提供初始條件，以構成教案事件，并監視學員完成教案事件的情況；②學員臺模塊呈現了培訓場景中的配電網運行監控界面，與實際的調度員界面保持一致，用于學員完成教員預制的教案事件；③培訓控制模塊用于教員對培訓過程中進度的控制；④電網仿真模塊包括潮流計算、保護仿真、集中式FA和事件服務四大功能，用于仿真模擬配電網在正常狀態潮流分布和各種事故狀態、與多模配電終端通信、獲取與控制配電網絡的實時狀態，從而提供給培訓員自上而下的立體感受；⑤學員操作評價模塊用于學員操作結束后，根據評價體系的各項標準，自動對學員的整體操作進行評價。

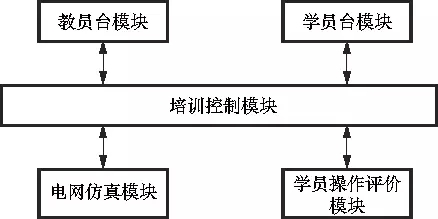

                           圖2　仿真培訓軟件系統圖

    教員臺模塊、學員臺模塊、電網仿真模塊以及學員操作評價模塊都與培訓控制模塊相連接，教員臺模塊通過培訓控制模塊按時序?qū)⒔虇T預制的教案事件發送到電網仿真模塊；電網仿真模塊根據教案事件內容修改電網模型的運行方式，重新計算配電網潮流分布。

    電網仿真模塊既包括了配電網運行潮流、故障特性等一次仿真過程，也包含二次系統保護仿真、FA仿真等自動化系統的二次仿真過程，一次仿真輸出潮流，二次仿真設備依據潮流進行動作，進而改變電網的運行方式，影響潮流，兩者結合構成配電網的的完整閉環仿真環境。配電網仿真流程圖見圖3。

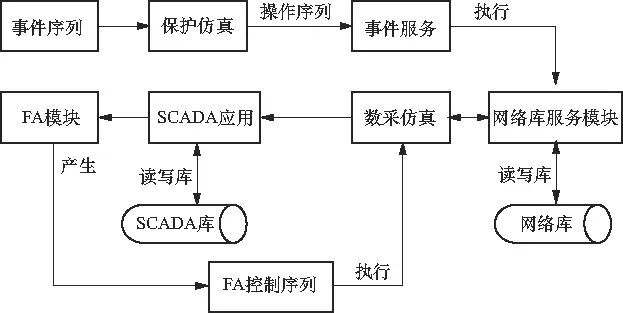

                                     圖3　配電網仿真流程圖

    首先，教員建立初始條件構成的教案事件序列觸發保護仿真模塊，保護仿真觸發后不斷檢測設備的故障電流，達到保護單元模型設定的動作值后觸發保護動作事件。保護仿真模塊把操作序列發送到事件服務模塊，事件服務模塊收到操作序列后，改變電網拓?fù)浣Y(jié)構，完成保護，然后再由前置部分采集電網實時數據到SCADA庫中。FA模塊不斷檢測SCADA庫的過流告警事件和開關動作事件，并根據所述的FA實現邏輯產生FA控制序列，通過數采仿真模塊改變電網拓?fù)浣Y(jié)構，完成對故障事件的處理。整個仿真過程與實際電網發生故障的場景一致，不斷地將告警信息、開關動作信息、量測變化信息、FA動作信號等發布在學員臺上，接受培訓的學員依據這些信息，進行配電網故障處理工作。

3   智能分布式FA仿真培訓設計

分布式FA指在配電網發生故障時，不需要配電主站或子站控制，通過配電終端之間的相互通信和保護配合，判斷故障區域、隔離故障、恢復非故障區域供電，并上報處理過程及結果。

    顯然，調度員在智能分布式FA故障處理過程中主要的作用是監視，并在FA動作結束后啟動搶修過程。除此之外，分布式FA處理失敗時，能夠根據相關信號進行分析，在做好配電網搶修調度的同時，能夠?qū)Ψ植际紽A失敗的原因進行分析，以此為基礎，為相關自動化設備消缺處理提供技術支持。因此對分布式FA的培訓應側重于對分布式FA動作原理與過程的培訓，同時熟練掌握分布式FA遭受各種干擾時的非正常處理過程，掌握根據FA失敗場景分析失敗原因的技能。對不受調度員干涉的其他各種就地型FA，如電壓時間型FA、電流計數型FA，動作原理與動作過程不同，但培訓內容與方式一致，僅需控制多模配電終端統一切換到對應的FA模式。

    以多模配電終端為核心的二次仿真系統承擔了分布式FA培訓的主要職責。二次仿真系統數據流程圖見圖4，二次仿真系統除多臺多模配電終端外，還包括了控制系統及其網絡。其中配電終端實現數據采集以及多種FA模式邏輯處理、數據通信等功能；控制系統實現不同模式FA的控制與切換、配電網絡運行場景的編輯與仿真、仿真場景的監視、FA動作過程監控與報警、FA動作結果評估等功能。配電終端既可以直接采集與控制實際的一次開關設備，配合各種FA模式，實現實際應用場景下的FA培訓，也可以通過控制系統中的場景編輯器，構造各種配電網絡與故障場景，由控制系統實現這些場景的仿真，并將仿真數據實時傳遞給配電終端，以替代其數據采集功能，實現不同拓?fù)浣Y(jié)構配電網絡的故障場景FA處理仿真。

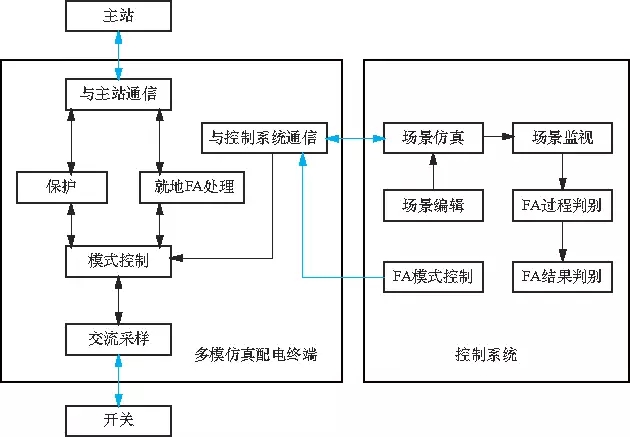

                                         圖4　二次仿真系統數據流程圖

4   現場應用

    昆明供電局小莊技能培訓基地是昆明供電局培訓新員工的重要場所，主要開展變電站運行專業以及配電網運行的崗前培訓，目的是使新員工盡快認知和熟悉設備、正確使用工器具、現場模擬實際倒閘操作，提高實際動手能力。為培訓配電專業從業人員盡快掌握配電自動化，尤其是饋線自動化系統、設備及其相關技術，昆明供電局于2014年底在小莊基地開展了配電自動化培訓系統建設。

    項目包括了2臺數據服務器、1臺仿真服務器、1臺工程師工作站、1臺教員工作站、3臺學員工作站、10臺培訓型仿真終端，通過網絡和電纜與圖5所示的培訓中心已有配電網絡連接，實現DAS實景培訓；又通過培訓型仿真終端及其控制系統與仿真軟件，搭建了國內典型的配電網絡，如雙環接線、子母環接線、3雙接線、2分段2聯絡接線、3-1典型接線、3分段3聯絡接線、4×6接線、梅花接線，實現不同接線方式下的仿真培訓，可以有效解決實景培訓接線方式單一的問題。

    培訓基地已在2015年8月投入使用，經過對幾批學員的培訓驗證表明，系統在提高學員對配電自動化尤其是饋線自動化的理解、處理配電網絡故障的速度、現場饋線自動化失敗原因的查找效率等方面均收到了良好的效果。

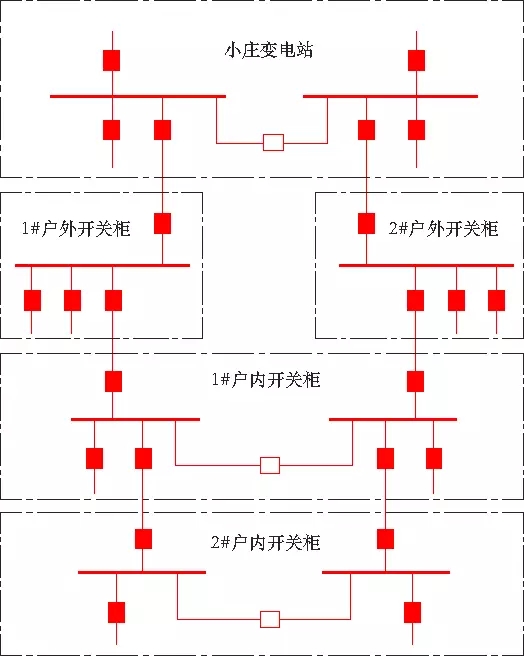

                                  圖5　小莊基地配電網絡圖

5   結語

    本文提出一種FA多模培訓系統，具有傳統DTS與實景培訓的功能；通過引入多模培訓終端及其控制系統，構建了二次仿真系統，實現了不同模式的就地型FA的培訓功能；基于多模配電終端控制系統與仿真軟件，可以構建獨立于實際配電網絡的不同接線方式，實現各種典型接線配電網絡的故障處理培訓。

作者簡介：

凌萬水，博士，主要從事智能配電網方向的產品開發與應用研究工作。

楊家全，碩士，高級工程師，主要研究方向?yàn)橹悄芘潆娋W(wǎng)、配電自動化及配電管理、智能變電站等。

馮磊，工程師，主要從事智能電網以及新能源規劃研究工作。
