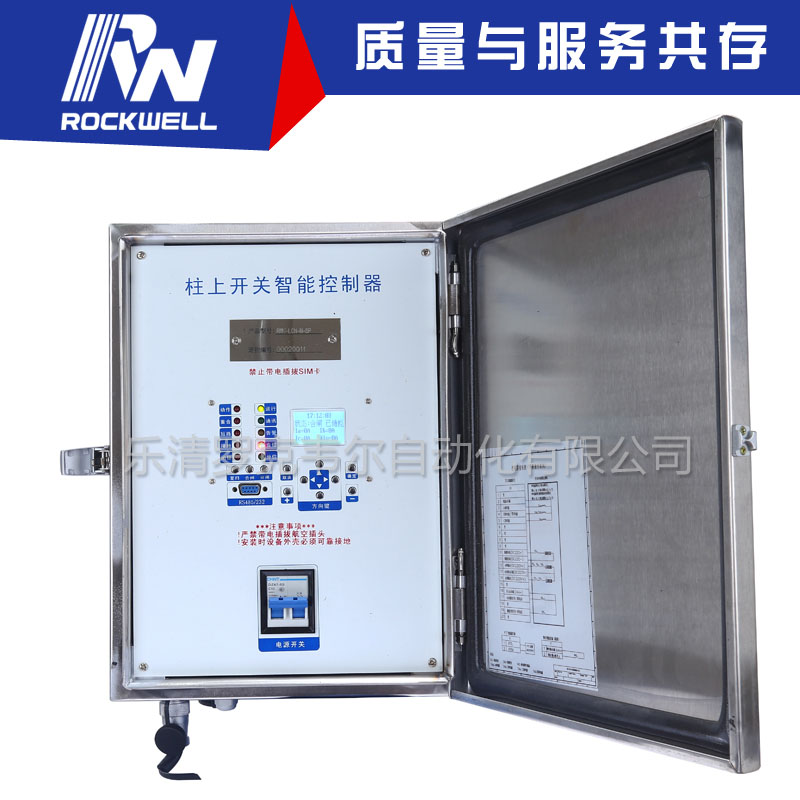

配電自動化饋線終端（FTU）
分界開關控制器
產品簡介
分界開關控制器是中壓架空線電網的監控單元，與柱上真空斷路器（如ZW32-12F）配合實現線路保護以及接地（零序）保護功能。配上GPRS通信模塊可構建配網自動化系統，控制單元接近開關安裝，適用于35kV及以下戶外開關設備。
分界開關控制器是集線路保護、控制、電壓電流信號測量、監視于一體的綜合自動化戶外測控裝置。具備處理單條架空線路所有電壓電流信號于一體及開關遠程操作的全部功能。


分界開關控制器
    • 保護功能
    • 1：具有速斷，限時速斷，過流的三段式保護功能。
    • 2：具有手合加速段保護功能、重合閘加速保護功能。
    • 3：具有自動重合閘功能，重合次數，延時可設定。
    • 4：具有零序保護功能。
    • 5：具有涌流抑制保護功能。
    • 5：具有過壓分閘保護功能。
    • 6：具有欠壓分閘保護功能。（選配功能，訂貨時說明）
    • 6：具有得電合閘保護功能。
    • 7：具有預付費分閘或合閘。
    • 8：具有頻率保護功能。
    • 9：具有儲能告警功能。
    • 提示：上述功能未能滿足，可來電定制！


分界開關控制器的測量功能

普通版本可實時測量2相或3相電流、模合或獨立零序電流、電壓、頻率等遙測數值，并于本地液晶顯示。

高級版本可實時測量2相或3相電流，模合或獨立零序電流、三相電壓、有功/無功、功率因數等遙測數值，并于本地液晶顯示。

分界開關控制器控制器的控制功能

1、可于控制器操作面板操作斷路器合、分

2、可于手持式遙控器操作斷路器合、分（遙控距離≥30米）

3、可通過遠方后臺遙控斷路器合、分

4、可通過智能手機遙控斷路器合、分（遙控距離≥30米）【選配功能】

分界開關控制器控制器的信號功能

      可監測開關保護動作信號、重合信號、短路信號、接地信號、閉鎖信號、運行信號、通迅信號、告警信號、開關位置信號，并于操作面板LED指示，簡潔明了。

分界開關控制器控制器的參數修改及查詢

1、可于本地通過中文液晶修改各保護定值，全密碼保護，防止無權用戶誤改信息；

2、可于遠方后臺修改各保護參數，采用權限管理設置，全密碼保護模式。

3、可于本地通過手機終端修改各保護參數，采用權限管理設置，全密碼保護模式。

分界開關控制器控制器的SOE事件記錄功能

 循環記錄各種線路故障信息，保存故障時刻電流、電壓等信息掉電不丟失，******存儲300條，可于本地液晶顯示器查詢，也可通過后臺軟件查詢。

分界開關控制器控制器的智能電源管理

方案一、為保證在PT沒電的情況下，可靠分閘，我司采用高性能電源管理模塊，對電容充電，在PT失壓時，電容存儲的電量保證了真空斷路器能可靠的分閘一次，并做好數據的存儲。

   方案二、不間斷電源設計，主備電源供電，雙重保護。后備電源由兩節高性能12V/7Ah電池提供。帶溫度補償?shù)某潆娍刂啤㈦姵剡^放保護（電池過放欠壓后自動斷電），后備電池免維護。

內置電池可向如下設備供電：
1、本機設備，系統停電后可維持控制器72h以上工作；
2、開關裝置電動操作機構，系統停電后可連續操作斷路器30次以上；

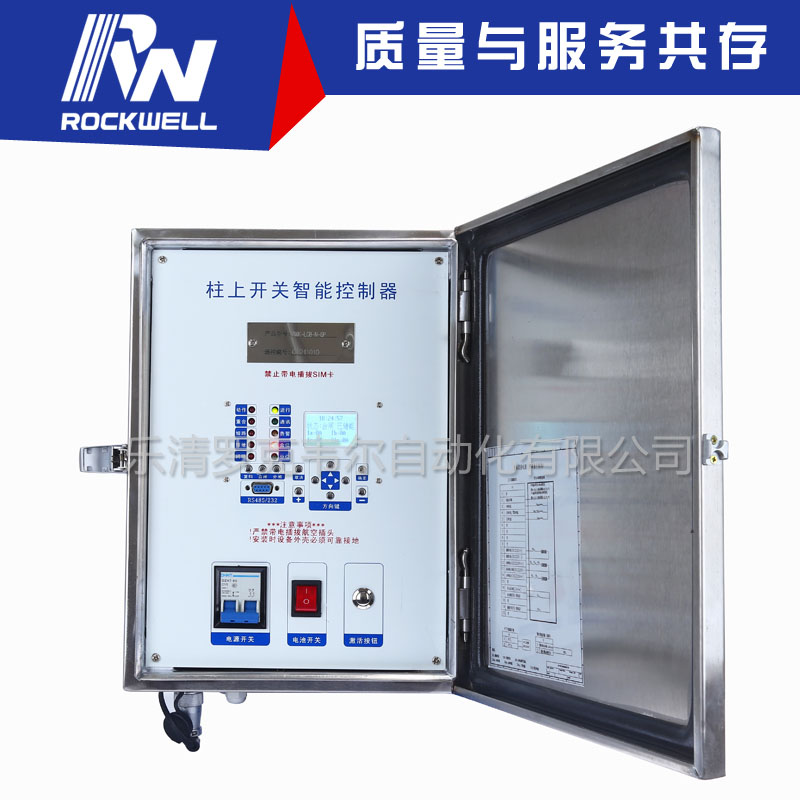

下圖片為帶后備電源的控制器

分界開關控制器控制器的通信功能

1、提供一路藍牙接口（選配），在距離本機50米內，可與智能手機終端無線網絡通信(在智能手機終端上可修改參數，操作開關分合閘，SOE事件記錄查詢)；

2、提供一路RS232通信口，可與GSM通迅模塊連接構無線控制、可與GPRS通信模塊連接構建配網自動化系統；

3、通信協議支持IEC870-5-101、104、Modbus規約等

分界開關控制器控制器的GSM短信功能（可選功能）

一、GSM短信功能

1.1準備工作

上電前，在面板SIM卡座位置裝入中國移動SIM卡，確認SIM卡可靠安裝。

1.2短信操作功能說明

本控制器包含4個手機號碼，按序號的不同共分為兩個級別：

1號為超級用戶，可執行所有的短信功能，可授權及修改普通用戶號碼，保護動作會自動上報到該用戶手機。

2、3、4號為普通用戶，可執行部分短信功能。

1.3短信操作



查詢狀態：直接發送“查詢狀態”（發送內容不包括“”）



合閘操作：先發送“預合”等待返回信息以后，發送“合閘”（發送內容不包括“”）



分閘操作：先發送“預分”等待返回信息以后，發送“分閘”(發送內容不包括“”）



查詢定值和定值修改。

分界開關控制器控制器的GPRS無線通迅功能（可選功能）

通過實時采集一次開關設備(如 ZW32真空斷路器)的電壓、電流和其他電氣測量值，實現就地線路保護功能（包括過流保護、零序保護等），能執行后臺下發的遠程遙控命令和定值整定命令，并將數據通過 GPRS   方式上傳到總局服。

分界開關控制器控制器的使用環境

周圍空氣溫度：-40℃~+55℃，日溫差：日變化25℃；

海拔：不超過4000米；

風速：不超過35m/s；

無經常性的劇烈振動；

無強力腐蝕氣體、介質的場所（如各種酸、堿、濃煙等）；

放污穢能力IV級；

存儲溫度：-40℃~+85℃

訂貨須知：

1、告知幾相保護：如三相合成零序，三相加獨立零序，二相保護，二相加獨立零序。

2、告知保護功能。

3、告知帶不帶后備電池。

4、告知帶不帶手機短信功能。

5、告知帶不帶GPRS通迅，并告知通迅協議如101、104、DNP3、modbus等。

6、告知真空斷路器機構類型，如彈簧機構，永磁機構。

7、告知是否帶特殊保護，如高溫、輕瓦斯、重瓦斯等。

注：特殊功能歡迎來電告，我司的技術團隊盡量為您定制。
