配網自動化系統后臺
配電線路故障在線監測系統
所屬分類：
產品簡介
RWZ-1000配電線路故障在線監測系統主要通過對分布在配電網各個責任分界點的開關的實時數據（如電流、電壓信息，開關位置信號，開關保護行為SOE信息等）的采集，實現對電網運行的實時監控，使值班人員和系統調度人員通過管理平臺及時把握系統的運行狀態和事故處理的主動性，另外配套的手機客戶端軟件實現了移動終端功能，可隨時隨地查看或管理電網，提高配網的自動化管理水平和供電質量。
| 配電線路故障在線監測系統－主要功能： |
|
1、 實現四遙故障實時監控 2、 事件報警（音響報警和短信報警） 3、 設備定位（可以在地圖上直觀顯示設備的地理信息、狀態及測量值） 4、 故障點地圖導航（通過手機客端，直接導航到故障點） 5、 事件記錄及處理方法 6、 配網接線圖實時數據顯示 7、 控制及遠方設置（遠程遙控、遠程設備參數整定） 8、 歷史數據管理及查詢 9、 歷史遙測數據曲線 10、責任區和權限管理 11、系統設備分區分級管理 12、手機客戶端（具有查看線路狀況及線路故障報警） |
| 配電線路故障監在線測系統－系統實施： |

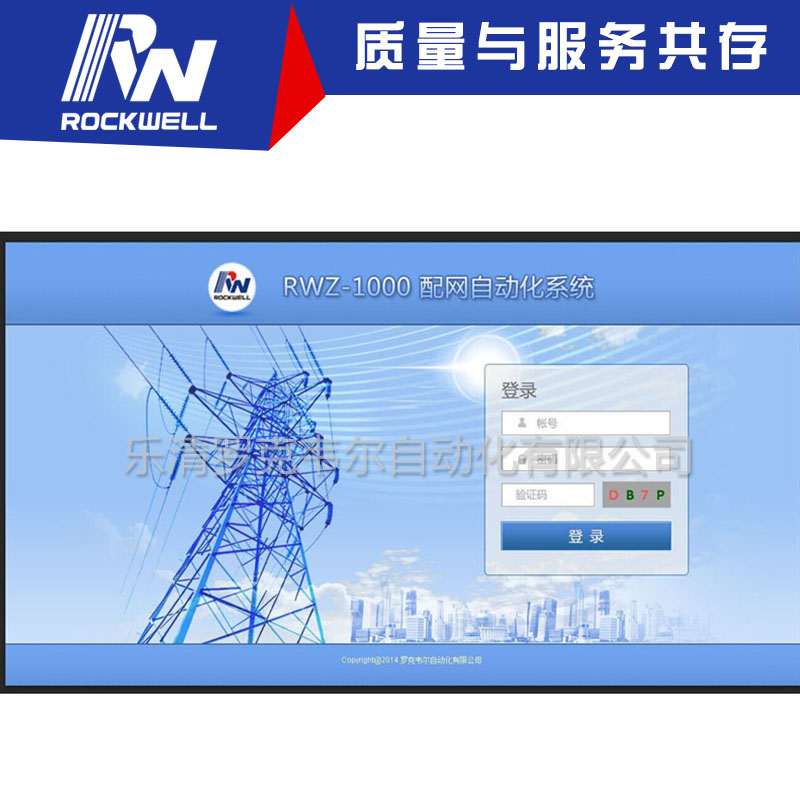

| 主要采B/S結構（瀏覽器/服務器）模式，通過WEB瀏覽器進入系統，這種模式統一了客戶端，將系統功能實現的核心部分集中到服務器上，與傳統C/S結構（客戶端/服務器）相比，簡化了系統的部署、維護和使用。該系統******的優點是可以在任何地方進行操作而不用安裝任何專門的軟件，只要有一臺能上網的電腦就能使用，客戶端零安裝、零維護。與之配套的手機客戶端，更是實現了移動終端管理功能，只需一部授權安裝軟件的手機，通過手機客戶端就可以隨時隨地查看及管理電網。 |

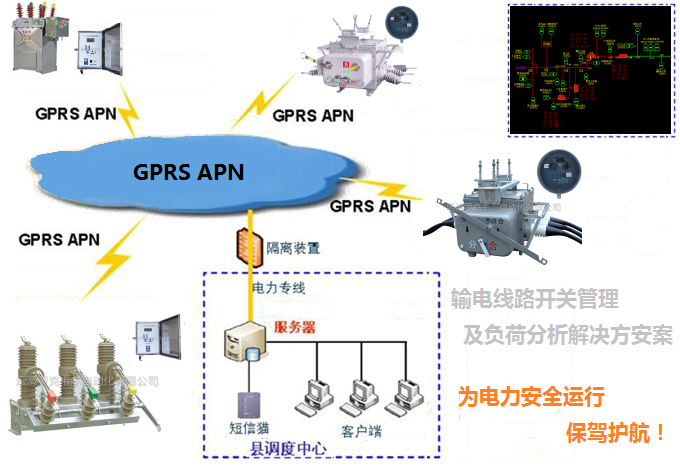

| 配電線路故障在線監測系統－網絡實現： |
1、監控服務器：通過GPRS網絡，集中處理智能開關控制器發送上來的四遙數據和SOE數據，并將數據記錄和保存。同時接收相應局域網內的客戶端和局域網外的客戶端的訪問請求，使客戶端可以監控設備和維護系統資料。（服務器可通過防火墻與外部網絡隔離，并使用專線與內部局域網物理隔離。） 2、數據庫：儲存電力監控服務器采集的配網開關的遙信、遙測、遙控、遙調和故障記錄數據，是配網運行分析的數據基礎。歷史數據庫采用數據庫平臺MYSQL。
3、GPRS 通訊方式控制器終端：通過GPRS傳輸方式實時采集一次開關設備(如智能真空斷路器)的電壓、電流等其它信息，實現就地線路保護功能（包括過流保護、相間短路、零序保護等）上傳服務器，同時也能執行后臺下發的遠程遙控分合閘命令和保護定值參數修改命令，控制器終端是配網自動化執行的主要機構，所以選擇正確的控制器非常重要。 4、客戶端：通過圖形化，實時查看配網線路上開關的狀態，可以根據需要向調度中心申請操作密碼來遠程操作配網線路上的自動化開關。 |
| 配電線路故障在線監測系統－硬件要求： |
|
1、 服務器：采用商用的服務器，如聯想服務器 CPU：雙核2.0G或以上 內存：2G或以上 硬盤：250G或以上 網卡：2~4個10Mbps自適應網卡 串口：支持32（或以上）個串口 2、客戶端：普通臺式兼容機器即可，帶網卡，顯示器的分辨率最好能滿足 1280*800 或以上。 3、采集終端：帶GPRS通訊功能的控制器終端，并安裝具備GPRS上網功能的手機SIM卡，終端設置主站的IP地址為服務器地址，手機卡號設置為對應的SIM卡號。 |
| 配電線路故障在線監測系統－軟件要求及網絡要求： |
|
軟件要求 服務器： 操作系統：Windows 7 32位系統 數據庫：MySQL 5.0 軟件系統：RWZ-1000配網自動化系統 網絡要求 服務器：申請移動或電信專線，并將專線的IP（需使用靜態IP）留給電力監控服務器上級路由器，并通過NAT映射將監控端口號映射給電力監控服務器。（該專線只需開放一個端口供電力監控服務器使用，大大提高了服務器的網絡安全性）
客戶端：普通臺式機，能通過局域網或因特網連接上服務器。 |
