該控制器具有短路、三段式過流、單相接地、欠壓、重合閘以及預付費等多種保護功能，有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障時,切換裝置可以完成與備用電源的自動切換,以保證可靠性和安全性。特別適用于不允許斷電的重要場所,作為保證連續供電的重要電氣控制裝置,是與高壓真空斷路器配套的自投自復型雙路電源自動切換裝置。產品廣泛使用于油田、礦山10kV配電線路，工礦企業10kV線路，保證重要負載的實時供電，具有占地少，投資小，調試維護方便等特點，是實現供電自動化的理想開關設備。

1、具有瞬時電流速斷保護Ⅰ段
2、具有限時電流速斷保護Ⅱ段

3、具有過流保護Ⅲ段

4、具有零序保護

5、具有0～4次自動重合閘功能，滿足“分-t1-合分-t2-合分-t3-合分-t3-合分-閉鎖”工作特性，具有重合閘后加速功能，重合次數、重合延時可自由設定；
6、具有單相接地保護
7、具有防浪涌保護功能（涌流抑制功能）。
8、具有實時時鐘
9、具有 就近遙控
10、具有事件記錄100條
11、具有通訊功能
12、具有遠程監測控制功能

13、具有優先級選擇

14、具有備自投關閉

15、具有PT斷線告警

可實時測量2相或3相電流、模合或獨立零序電流、電壓、頻率等遙測數值，并于本地液晶顯示。

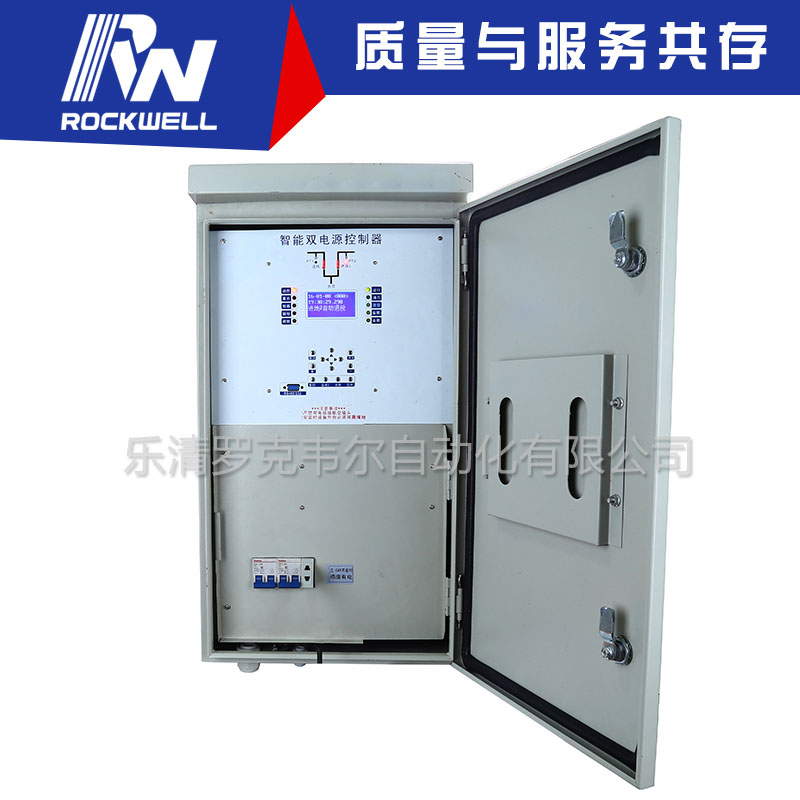

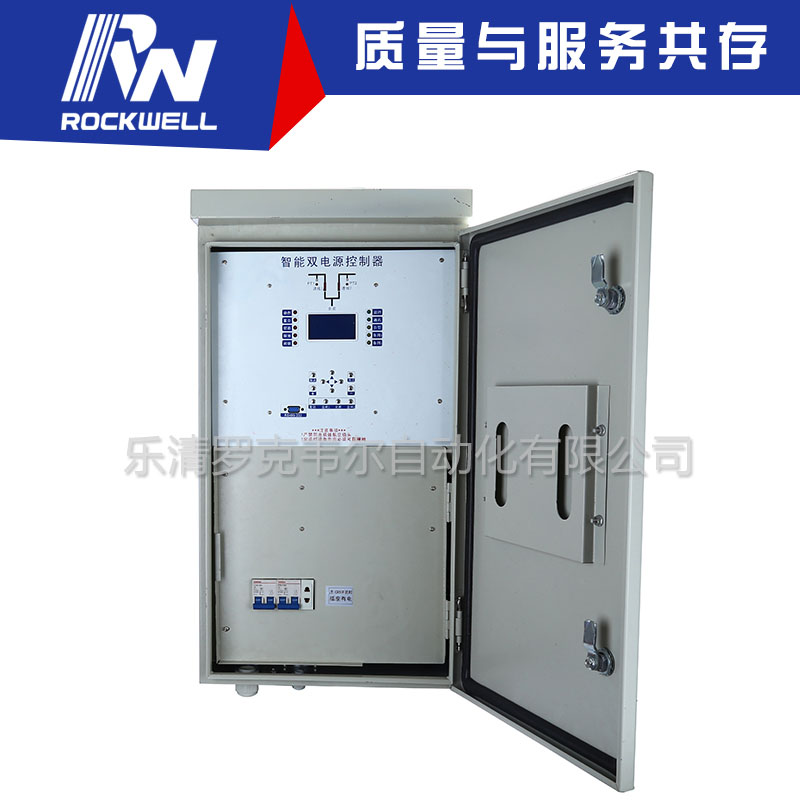

1、切換裝置由智能控制器和帶微機互鎖的電路構成；

2、一臺智能自動切換控制器：延時合閘、欠壓斷電自動檢測等功能，可實現自動切換、選擇性切換、遠程遙控分、合閘的控制；

3、一套微機控制的互鎖保護功能： 使其中任何一路發生過流或速斷故障時，整個裝置將執行合閘閉鎖處理，裝置中的高壓真空斷路器將不再進行自動合閘。解鎖的方法只有通過按動本裝置控制器面板上的紅色合閘按鈕或遙控器進行合閘處理，裝置的合閘閉鎖才能解鎖；

4、遙控器分、合閘操作：本裝置控制器配有遙控器，可以進行無線遠程控制分閘、合閘(解鎖)操作。

 1、無優先級備自投

    無優先級備自投是指雙側進線電源互為備用，當一側失電后另一側主動投入，雙側電源互相投切。如圖1所示，初始狀態1PT、2PT有壓，斷路器A合，斷路器B分。如果主電源進線失電，1PT由有壓變?yōu)闊o(wú)壓，那么互投控制器根據邏輯判斷將先分閘斷路器A，后合閘斷路器B，切換至備用電源供電。即使主電源來電，備用電源非故障不失壓情況下，仍由備用電源供電。

2、有優先級備自投

     有優先級備自投是指區分?jǐn)嗦菲?/span>A、B合閘供電的優先級，例如設置優先級高的開關為斷路器A，當發生備自投時電源切換至優先級低的斷路器B，但當優先級高的開關這側恢復供電時，互投控制器根據邏輯將重新切換電源回優先級高的電源，斷路器B分閘，由斷路器A合閘供電，恢復初始狀態。

3、備自投閉鎖

    判斷條件1：CT有過流，判定負載或線路發生故障，開關分閘動作，不應當自動切換再次供電。

1、可于本地通過中文液晶修改各保護定值，全密碼保護，防止無權用戶誤改信息；

2、可于遠方后臺修改各保護參數，采用權限管理設置，全密碼保護模式。

3、可于本地通過手機終端修改各保護參數，采用權限管理設置，全密碼保護模式。

 循環記錄各種線路故障信息，保存故障時刻電流、電壓等信息掉電不丟失，******存儲300條，可于本地液晶顯示器查詢，也可通過后臺軟件查詢。

      方案1、為保證在PT沒電的情況下，可靠分閘，我司采用高性能電源管理模塊，對電容充電，在PT失壓時，          電容存儲的電量保證了真空斷路器能可靠的分閘一次。

      方案2、不間斷電源設計，主備電源供電，雙重保護。后備電源由兩節高性能12V、7Ah電池提供。帶溫度補償?shù)某潆娍刂啤㈦姵剡^(guò)放保護（電池過放欠壓后自動斷電），后備電池免維護。

內置電池可向如下設備供電：

  1、本機設備，系統停電后可維持控制器72h以上工作；

  2、系統停電后可連續操作斷路器30次以上；

1、提供一路藍牙接口（選配），在距離本機50米內，可與智能手機終端無線網絡通信(在智能手機終端上可修改參數，操作開關分合閘，SOE事件記錄查詢)；

2、提供一路RS232通信口，可與GSM通迅模塊連接構無線控制、可與GPRS通信模塊連接構建配網自動化系統；

3、通信協議支持IEC870-5-101、104、Modbus規約等

雙電源備自投控制器的GSM短信功能（可選功能）

一、GSM短信功能

1.1準備工作

上電前，在面板SIM卡座位置裝入中國移動SIM卡，確認SIM卡可靠安裝。

1.2短信操作功能說明

本控制器包含4個手機號碼，按序號的不同共分為兩個級別：

1號為超級用戶，可執行所有的短信功能，可授權及修改普通用戶號碼，保護動作會自動上報到該用戶手機。

2、3、4號為普通用戶，可執行部分短信功能。

1.3短信操作

查詢狀態：直接發送“查詢狀態”（發送內容不包括“”）

合閘操作：先發送“預合”等待返回信息以后，發送“合閘”（發送內容不包括“”）

分閘操作：先發送“預分”等待返回信息以后，發送“分閘”(發送內容不包括“”）

查詢定值和定值修改。

通過實時采集一次開關設備(如 ZW32)的電壓電流和其他電氣測量值，實現就地線路保護功能（包括過流保護、零序保護等），能執行后臺下發的遠程遙控命令和定值整定命令，并將數據通過 GPRS   方式上傳到總局服。

1、周圍空氣溫度上限值不超過+55℃,下限值不超過-25℃。

2、安裝地點的海拔高度不超過2000米。

3、大氣的相對濕度在周圍空氣溫度為+40℃的時不超過50%，在較低的溫度下可以有較高的濕度;最濕月的

月平均最低溫度為+25℃時,平均******相對濕度為90%,并考慮到因濕度變化發生在產品表面的凝露。

4、日照強度：0.1W/cm2(風速0.5m/s時)
5、******覆冰厚度：10mm

6、污染等級為三級。

7、運行地點無強烈震動和沖擊,無腐蝕金屬和破壞絕緣的有害氣體,無嚴重塵埃,無導電微粒和爆炸危險物質。
8、 中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經低電阻接地。
