微機綜合保護裝置
所屬分類：
|

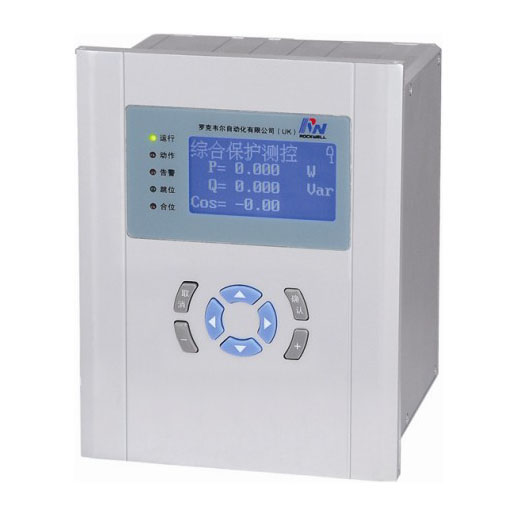

RP200L系列數字式保護測控裝置適用于10kV以下各電壓等級的做為變壓器的線路保護使用，具備完善的保護、測量、控制、通信監視功能。
GB6162-85 《靜態繼電器及保護裝置的電氣干擾試驗》
GB7261-87 《繼電器及繼電保護裝置基本試驗方法》
GB2887-89 《計算機站場地技術條件》
GB 14258-93 《繼電保護和安全自動化裝置技術規程》
GB 50062-92 《電力裝置的繼電保護和自動化裝置設計規范》
DL/T 527-2002 《靜態繼電保護裝置逆變電源技術》
IE870-5-103 《繼電保護信息接口標準》
GB /T15145-94 《微機線路保護裝置通用技術條件》
GB/T16435.1-1996《遠動設備及系統和接口（電氣特征）》
GB /T17626.2 《靜電放電抗擾度試驗》
GB /T17626.3 《射頻電磁場輻射抗擾度試驗》
GB/T17626.4 《電快速瞬變脈沖群抗擾度試驗》
GB/T17626.5 《浪涌沖擊抗擾度試驗》
GB /T17626.6 《射頻場感應的傳導騷擾抗擾度試驗》
GB/T17626.8 《工頻磁場抗擾度試驗》
GB /T17626-1998《電磁兼容試驗和測量技術》
GB/T14537-1993 《量度繼電器和保護裝置的沖擊與碰撞試驗》
額定工作電壓 AC220、DC220V或DC110V (訂貨注明)
額定技術數據
a) 交流電流： 5A或1A (訂貨注明)
b) 交流電壓： 400V 或100V (訂貨注明)
c) 頻率： 50HZ
功率消耗
工作電源： 正常工作時,不大于5W；
保護動作時,不大于10W。
交流電流回路： < 1VA/相 (IN =5A)；
< 0.5VA/相 (IN =1A)；
交流電壓回路： < 0.5VA/相；
精確工作范圍：
電流： 0.04In～20In
電壓： 0.4V～1.2Un
頻率： 0.9Fn～1.1Fn
時間： 0～100s
保護部分精度：
a) 定值精度： ≤±5%；
b) 時間精度： <±1％ 整定時間+35ms
c) 整組動作時間： ≤35ms；
d) 頻率精度： ≤0.01Hz；
6) 測控部分精度：
a) 交流量精度： ≤±0.2%；
b) 有功無功： ≤±0.5%；
開關量輸入：
輸入類型： 無源
光電隔離輸入數量：8
工作電壓： AC220V、DC220V或DC110V
開出接點容量：
a)出口繼電器
觸點額定載流容量：250Vac/220Vdc,5A
輸出類型: 無源(空接點)
b)信號繼電器：
觸點額定載流容量：250Vac/220Vdc,5A
輸出類型: 無源(空接點)
通信接口數目： 1
電氣特性： RS485
傳輸方式： 異步
通信協議：MODBUS/DNP3/IEC60870-5-101/104
地址： 1～110
波特率： ≤1Mbps
通信介質： 雙絞線或光纖
2.2.2 自然環境
工作溫度：-25℃～+70℃
存儲溫度：-40～+85℃
濕度：5～95%RH
2.2.3 機械環境
a) 工作條件：能承受嚴酷等級為Ⅰ級的振動響應、沖擊響應；
b) 運輸條件：能承受嚴酷等級為Ⅰ級的振動耐久、沖擊耐久、碰撞。
|
