一、產品概述:

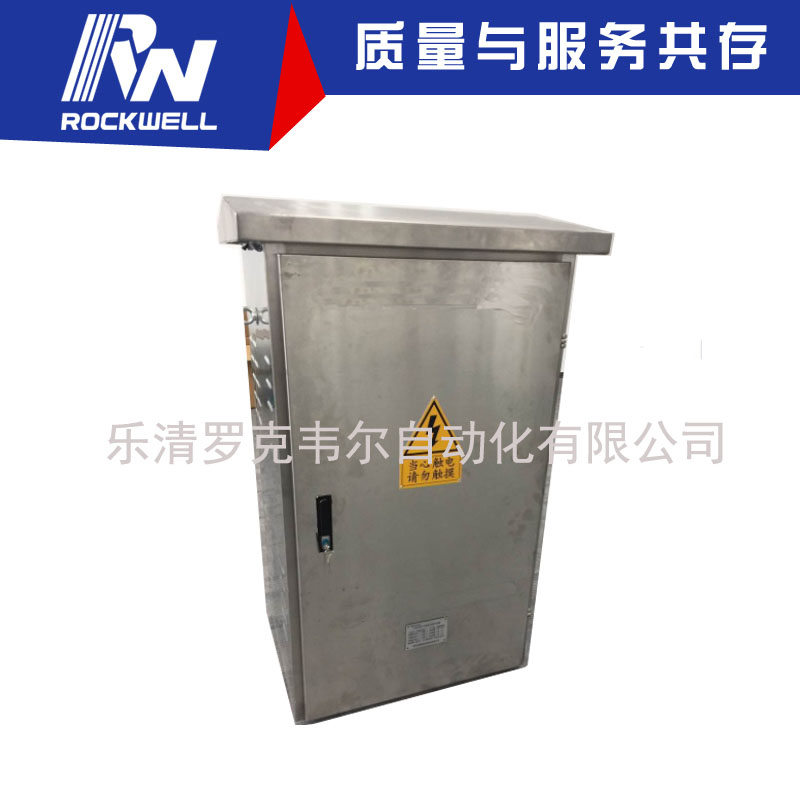

      三相負荷不平衡自動調節裝置（RWSPC-SVG）是我司結合電力行業市場需求，在成熟模塊化電能質量產品基礎上開發的一款致力于解決農網改造升級中配電臺區電能質量的產品戶外材料采用S304或SMC殼體。完全響應國家電網提出的解決農網從“用上電”到“用好電”的轉變，全面提高配電臺區綜合電能質量，以實現用電安全可靠的要求，產品適用于戶外柱上變壓器低壓380V側電壓系統。

     該補償方案中以SVG模塊中的控制DSP作為總的補償控制核心，SVG模塊與跨相補償電容器通過RS485進行通訊，統一協調補償，以跨相電容器進行不平衡及無功粗補，而已SVG進行精細化補償，靈活組合，兼顧了兩種補償方式各自的優勢，同時******化的降低設備成本。從根源上解決低壓電網電能質量問題，提高了供電可靠性，降低配電網的損耗，減輕運行維護人員現場檢查及調整負荷的工作量，提高工作效率。

二、工作原理:

   2.1 無源電容相間補償部分

    通過相間補償控制器控制晶閘管開關在線路相間搭接電容器，利用王氏定律通過補償相間無功，來轉移有功功率。

    投入時以功率因數為主要判據，再結合相間有功功率的差額，優先投入相間有功功率差額大的電容。

    2.2 有源電容相間補償部分

    低壓三相負荷不平衡自動調節裝置以現代電力電子技術、動態無功補償技術等多種技術為理論基礎研發的新型配網智能化補償裝置。

    控制系統組成見圖1.2，采用基于 DSP+FPGA 全數字控制系統，該結構保證了PWM 脈沖波形的實現精度、可靠性，減少了系統因軟件運行死機產生過電壓、過電流事故的概率。

    模塊電路采用三電平拓撲結構，逆變輸出電壓波形更接近于正弦波，變流效率提高。三相負荷不平衡自動調節裝置在上電瞬間就能根據 AD 采樣電路的交流采樣分析出三相間的負荷不平衡情況，DSP 運算出需要補償?shù)碾娏髦岛拖辔?，?FPGA 信號發生器發出PWM 信號給 IGBT 驅動，由逆變器產生一個滿足要求的電流信號送入到系統中，實現三相負荷平衡調節、動態無功補償、諧波治理功能要求。

    8、后臺軟件實現電能質量數據的監測。

    使用環境

    安裝方式：抱桿安裝、水平安裝

    環境溫度：-25℃～+55℃

    存儲溫度：-40℃～65℃

    相對濕度：******95%，無凝露

    海拔高度：≤2000米

    安裝傾斜角：＜5度

    產品特點

    1、模塊式設計，解決三相電流不平衡
    2、精確補償無功電流，改善功率因數
    3、減少線路損耗，解決配變臺區“低電壓”
    4、濾除諧波，減少諧波干擾

    5、防護等級IP54

    性能卓越
    1、不平衡補償＜3%
    2、功率因數≥0.99
    3、電流畸變率＜5%
    4、整機效率＞97.5%

    安全可靠
    1、成熟的功率模塊和控制技術
    2、采用工業級器件、芯片
    3、自我檢測、故障診斷、自恢復功能

    智能管理
    1、人機界面豐富
    2、智能化云監控
    3、遠程監測和控制

  產品用途:

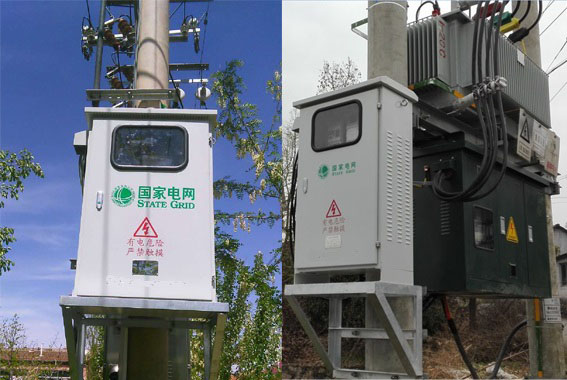

      RWSPC-SVG三相負荷不平衡自動調節裝置產品已經在多個地市供電公司有應用業績，使用效果良好，可以有效解決戶外柱上變壓器低壓400V系統電壓合格率不高的問題、有效降低變壓器負荷電流，是解決柱上配電變壓器電能質量問題的完美解決方案。
