配電自動化饋線終端（FTU）

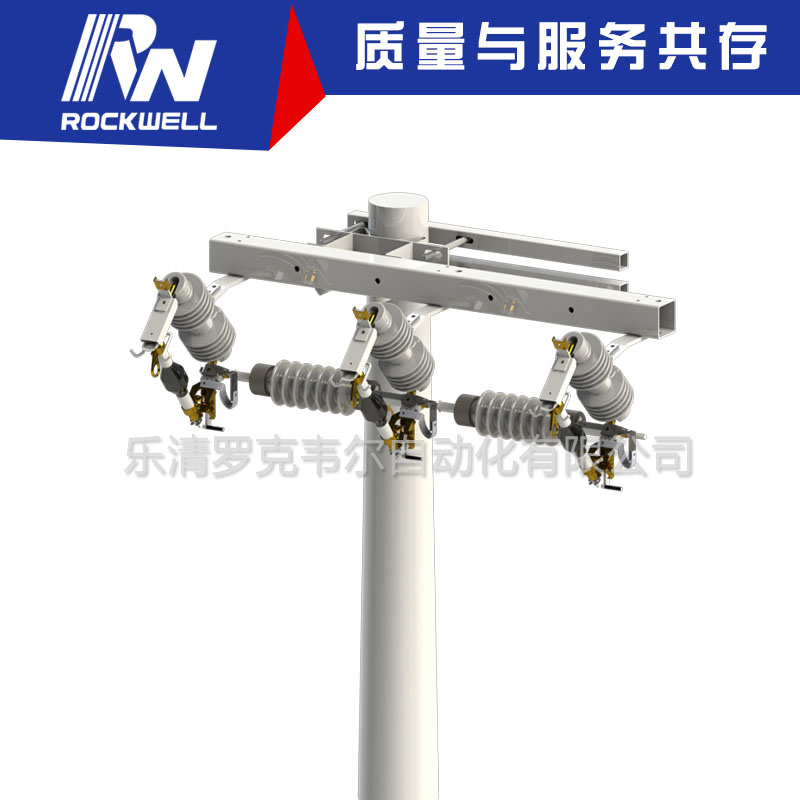

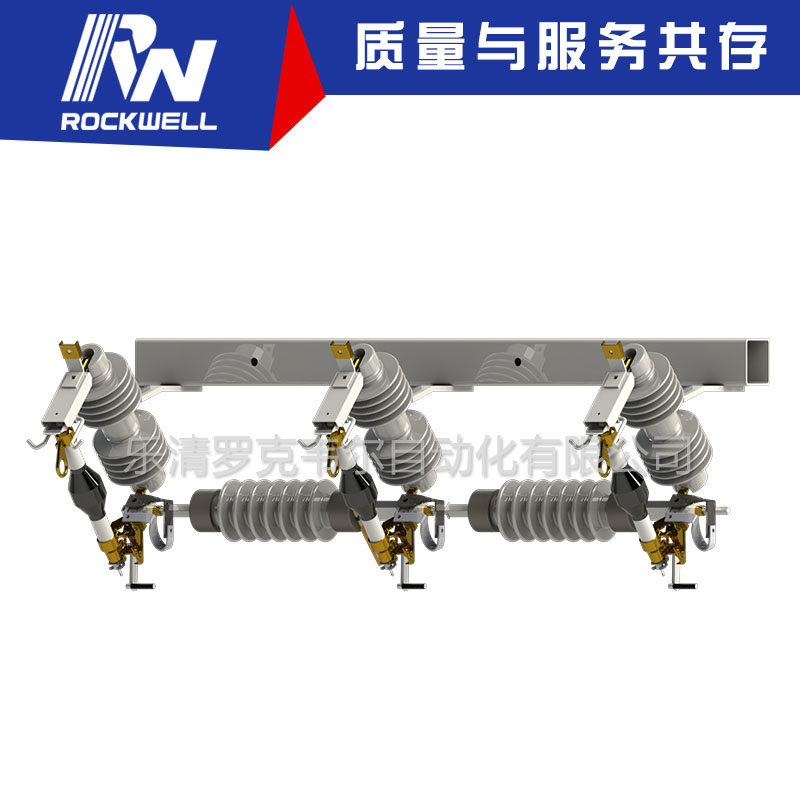

戶外交流高壓三相連動自動跌落式分段器
產品簡介
戶外交流高壓跌落式分段器（以下簡稱分段器），適用于交流50Hz，額定電壓12kV三相配電系統，配合重合器或具有重合功能的斷路器使用，用來自動隔離故障線路區段，使無故障線路區段正常供電。本分段器可以根據用戶需要對啟動電流大小、及啟動電流出現的次數即計數次數現場調整，本分段器可以單相安裝分相控制亦可三相連動整體安裝實現分閘連動。
戶外交流高壓三相連動跌落式自動分段器的概述
      RDK-12/200-10、RDK-27/200-10、RDK-40.5/200-10型系列戶外交流高壓三相連動跌落式自動分段器是我公司根據國內外市場需求，結合國際最新技術研制開發的高壓開關設備，適用于額定電壓10-40.5kV、交流50Hz的三相電力系統。與重合器(或具有重合閘功能的斷路器)配合使用，自動隔離故障區段，使無故障區段正常運行的自動保護開關。分段器具有記憶復位功能，即分段器能夠記住故障電流出現次數的時間(記憶時間)，分段器每次計數后，恢復到計數前初始狀態所需要的時間(復位時間)。

    分段器自動跌落分閘必需具備三個條件：

第一、故障電流超過整定的額定啟動電流值；第二、計數次數達到整定值(1、2、3、4次)；第三、線路失壓，線路電流低于300 mA，三者缺一不可，才能自動分閘。

    RDK系列戶外交流高壓三相連動跌落式自動分段器采用微電腦控制及操作分閘機構。無須外加輔助電源。

戶外交流高壓三相連動跌落式自動分段器的使用環境條件

1、環境溫度：-40℃～+60℃，日溫差變化范圍不大于25K；

2、海拔高度：RDK-12/200-10：2000 m，RDK-40.5/200-10：1000m；

3、風壓：不大于700Pa；

4、外絕緣污穢等級：RDK-12/200-10：Ⅳ，(最小公稱爬電比距42.5mm/kV)
                       RDK-40.5/200-10：Ⅲ，(最小公稱爬電比距23.7mm/kV)；

5、覆冰厚度：不超過1mm

戶外交流高壓三相連動跌落式自動分段器的主要技術參數

序號

名稱

單位

RDK -12/315

RDK-12/200

RDK -40.5/200

1

        額定電壓

KV

12

12

40.5

2

額定電流

A

315

200

200

3

額定頻率

Hz

50

50

50

4

額定啟動電流

A

8~500A

8~400A

8~400A

5

額定短時耐受電流

KA

10

10

10

6

額定短路持續時間

s

4

1

1

7

 額定峰值耐受電流

KA

25

16

20

8

計數次數

time

1, 2, 3

1, 2, 3,4

1, 2, 3,4

9

最長記憶時間(最長復位時間)

S

15

20

20

10

額定啟動電流允許偏差

%

±10

±10

±10

11

分閘動作時間

ms

≤180

≤200

≤200

12

主回路電阻

μ Ω

≤300

≤400

≤400

13

機械壽命

Time

500

500

500

14

接線端子額定水平方向靜拉力

N

250

250

250

15

手動分閘力

N·m

≤4

——

——

16

額定雷電沖擊耐受電壓（相間及相對地）

KV

75

110

185

17

額定雷電沖擊耐受電壓（斷口）

KV

85

110

220

18

 額定lmin工頻耐壓（相間及相對地）

干試（KV ）

42

55

95

19

額定lmin工頻耐壓（斷口）

干試（KV ）

48

55

110

20

控制回路lmin工頻耐壓

KV

2

2

2

21

啟動電流（四檔）及計數次數可調

——

有

有

22

三相連動及機構自動復位

——

有

有

戶外交流高壓三相連動跌落式自動分段器的主要結構及原理
 1、主要結構：

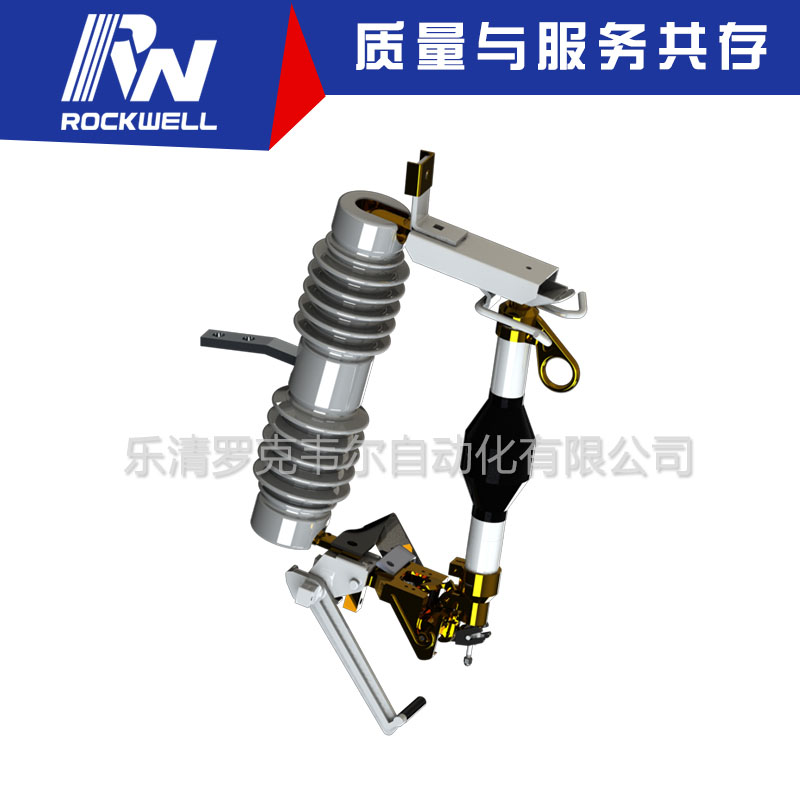

RDK系列戶外交流高壓三相連動跌落式自動分段器是一種單相分體組裝式高壓電器，安裝于戶外柱上。該產品由瓷瓶絕緣子、觸頭、導電桿組件等元件組成絕緣及一次導電系統；由電流互感器、電子控制器等元件組成二次控制系統，完成控制信息收集、整理、記憶及控制指令的輸出。由儲能式操作分閘機構、掣子等元件組成的脫扣動作系統。

   導電桿作為分段器的核心部件承擔著電氣控制和機構動作，主要由上動觸頭、導電管、電流互感器、控制板、脫扣機構、復位機構、下動觸頭等組成。

   導電管的制造溶入了很多高新技術，其結構緊湊、控制精度高、動作穩定性強，是其它產品無法比擬的。其啟動電流精度達到±10%，其防護指標到IP65以上，其機械壽命可遠高出國家標準規定的500次，可達到1500次以上。

2、工作原理

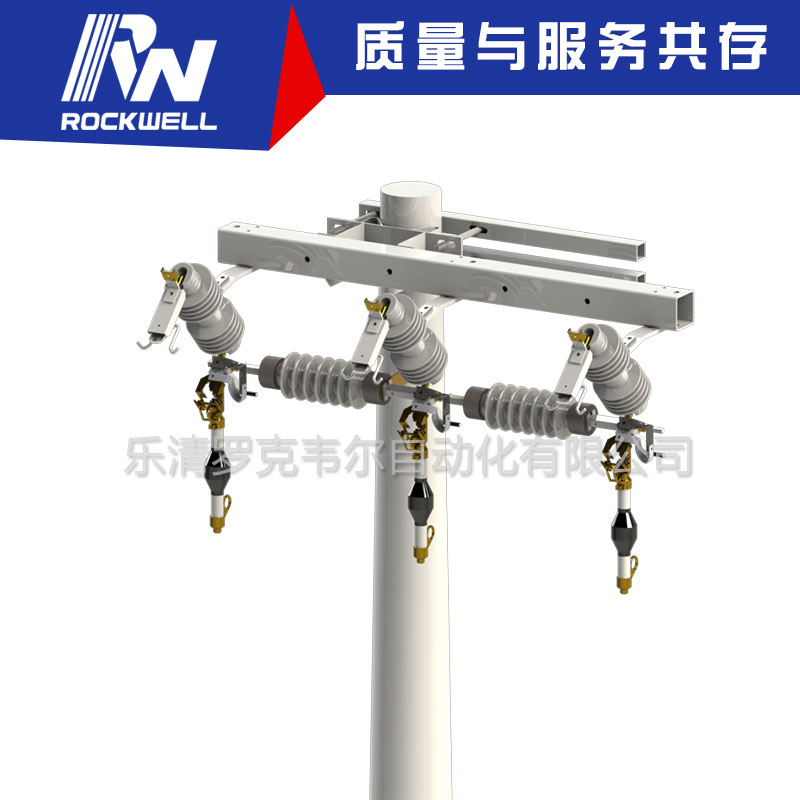

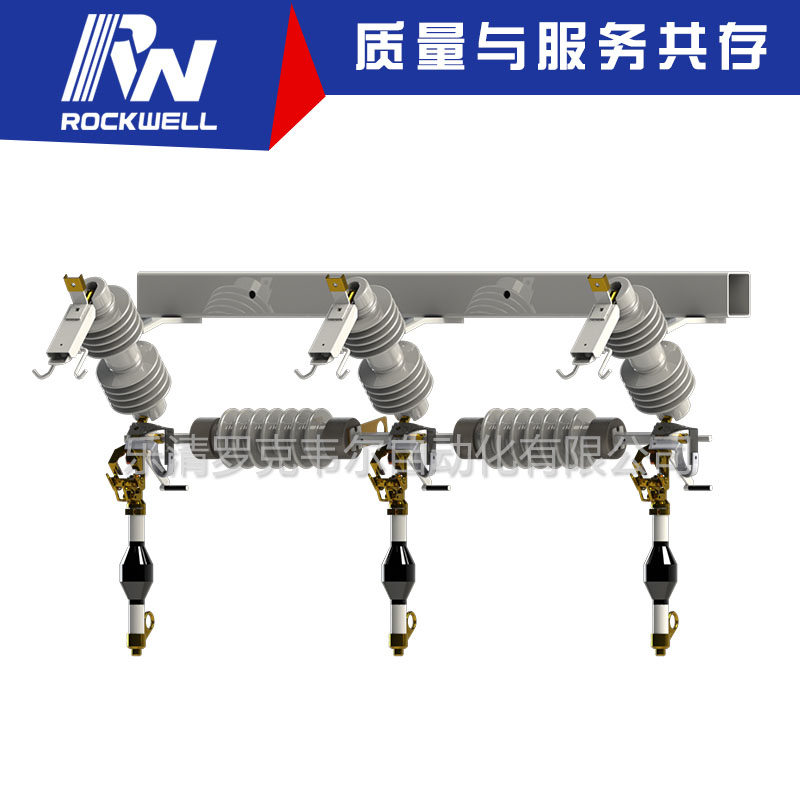

分段器用操作桿合閘后，當線路出現大于整定的啟動電流時，分段器中的電子控制器開始計數，當上一級開關跳閘，線路失壓，線路中的電流低于300mA時，并完成了規定的計數次數(1、2、3、4次)后，控制器給出一個信號使機構的線圈啟動，驅動已儲能的機構之動鐵心，使分離掣子分閘，導電機構組件跌落 (200ms內)，隔離故障區段，重合器(或斷路器)成功地重合上無故障區段，將故障停電限制在最小范圍，保證無故障線路的正常運行。如果是瞬時故障，則分段器可在記憶時間后恢復到故障前的狀態。

        本分段器的啟動電流及計數次數按用戶預先選定的規格在出廠前已經調試完成，但每只分段器設有四種啟動電流和1至4次計數次數可供現場臨時調整，調整的具體方法：首先卸下導電桿用內六角板手卸下螺釘，卸掉“上動觸頭”后可見紅色撥碼開關，其上端有四個白色撥動扭，其中1、2號撥動扭調整啟動電流，3、4號撥動調整計數次數。其不同的組合可以得到不同的額定啟動電流和計數次數。

戶外交流高壓三相連動跌落式自動分段器的主要技術特點
1、安裝類似于跌落式熔斷器，結構靈活、簡單、操作方便、安全可靠。

2、可區分瞬時性故障和永久性故障。

3、可以自動隔離故障線路區段，確保無故障線路區段正常運行。

4、分段器自動分閘后有明顯斷口，可以迅速查出故障區段，利于配電運行維護。

5、分段器自動分閘后，操作機構具有自動復位功能，不用更換任何元件即可用操作桿手動合閘。

6、無保護死區。

7、防腐性能強，全天候運行。

8、性能價格比高。

9、免維護
