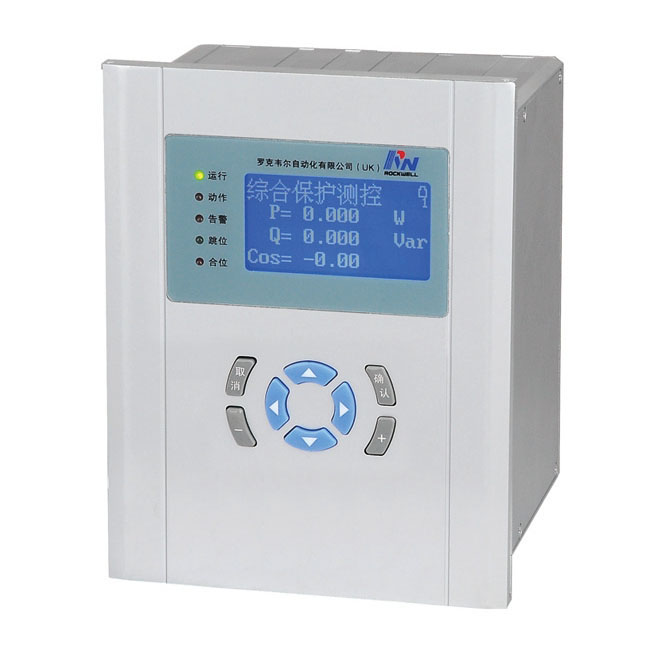

微機綜合保護裝置
所屬分類：
1.適用范圍
RP500G數字式綜合保護測控裝置，適用于66kV以下各電壓等級的間隔單元的綜合保護測控，對線路、變壓器、母聯、后備、具備完善的保護、測量、控制、及通信監視功能，為變電站、發電廠、高壓配電保護與控制提供了完整的解決方案，可以和其它保護、自動化設備一起,通過通信接口組成自動化系統?？山M屏集中安裝，也可就地安裝于高低壓開關柜。
2.裝置特點
u 采用全密封式結構，具有良好的抗震、防塵性能。
u 中型化設計，重量輕，外形美觀，安裝方便。
u 采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強。
u 全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便。
u 裝置供電電源、控制回路采用直流回路，運行穩定可靠。
u 具有RS485總線串行通信口，并集成了MODBUS標準通信規約。
u 具有事件順序記錄功能，可記錄500條以上事件，數據掉電不丟失。
u 具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持。
u 外形精細、結構合理，采用多層板技術和SMT工藝，使產品具有很高的電氣性能。
u 具有完整的斷路器操作回路。
u 超低功耗設計。
u 裝置原件均采用國內外知名品牌，可有效的保證裝置可靠運行。
u 提供獨立的幾套定值，可自由設定和切換運行。
3.主要技術參數
|
工作環境 |
環境溫度 |
-25℃～＋55℃ |
|
|
相對濕度 |
5％～95％（產品內部不凝露，不結冰） |
||
|
大氣壓力 |
66kPa～106kPa |
||
|
工作電源 |
額定電壓 |
AC\DC220V |
|
|
允許偏差 |
-20%～＋15% |
||
|
波紋系數 |
不大于5％ |
||
|
正常工作功耗 |
5W |
||
|
動作功耗 |
10W |
||
|
交流回路 |
額定輸入 |
交流電流 |
5A/1A |
|
交流電壓 |
100V/400V |
||
|
精確 工作 范圍 |
電流 |
0.04~20倍額定電流 |
|
|
電壓 |
0.4V~1.2倍額定電壓 |
||
|
頻率 |
45~55HZ |
||
|
保護部分精度 |
定值精度 |
≤±5%； |
|
|
時間精度
|
<±1％ 整定時間+35ms |
||
|
整組動作時間 |
≤35ms |
||
|
頻率精度 |
≤0.01Hz |
||
|
測量精度 |
交流電流/電壓 |
≤±0.2%； |
|
|
有功/無功/功率 |
≤±0.5%； |
||
|
頻率 |
不大于0.01HZ |
||
|
功耗 |
電流 |
0.5VA |
|
|
電壓 |
0.5VA |
||
|
開關量輸入回路 |
額定電壓 |
AC\DC220V |
|
|
分辨率 |
小于2ms |
||
|
出口回路 |
分斷電壓 |
250VAC，220V/110VDC |
|
|
分斷電流 |
跳閘空接點：5A（AC250V）；信號空接點：5A（AC250V） |
||
|
觸點材質 |
銀 |
||
|
壽命 |
20,000，000次 |
||
|
高壓試驗 |
絕緣電阻 |
各電氣回路之間 |
不小于100 MΩ（500V的兆歐表） |
|
電氣回路與地間 |
不小于100 MΩ（500V的兆歐表） |
||
|
工頻耐壓 |
各電氣回路之間 |
2.5KV/50HZ 1min |
|
|
電氣回路與地間 |
2.5KV/50HZ 1min |
||
|
沖擊電壓 |
各電氣回路之間 |
5KV 1.2/50μs |
|
|
電氣回路與地間 |
5KV 1.2/50μs |
||
|
電磁兼容性 |
輻射電磁場騷擾試驗 |
滿足GB/T 14598.9－2002（IEC 60255-22-3:2000，IDT）規定的Ⅲ級試驗 |
|
|
快速瞬變干抗試驗 |
滿足GB/T 14598.10－2007（idt IEC 60255-22-4:2002）規定的Ⅳ級試驗 |
||
|
1MHz脈沖群干擾試驗 |
滿足GB/T 14598.13－2008（eqv IEC 60255-22-1:2007）規定的Ⅲ級試驗 |
||
|
靜電放電試驗 |
滿足GB/T 14598.14－1998（idt IEC 60255-22-2:1996）規定的3級試驗 |
||
|
電磁發射試驗 |
滿足GB/T 14598.16－2002（IEC 60255-25:2000，IDT）規定的A類試驗 |
||
|
浪涌（沖擊）抗擾度 |
滿足GB/T 17626.5－2008（idt IEC 61000-4-5:2006）規定的4級試驗 |
||
|
射頻場感應的傳導騷擾度 |
滿足GB/T 17626.6－2008（idt IEC 61000-4-6:2006）規定的3級試驗 |
||
|
工頻磁場抗擾度 |
滿足GB/T 17626.8－2006（idt IEC 61000-4-8:2001）規定的5級試驗 |
||
|
脈沖磁場抗擾度 |
滿足GB/T 17626.9－1998（idt IEC 61000-4-9:1993）規定的4級試驗 |
||
|
直流電源電壓突降和電壓中斷影響 |
允許GB/T 8367－1987（eqv IEC 60255-11:1979）中要求100 ms的電壓中斷，30％電壓突降0.5 s |
||
|
機械性能 |
振動 |
裝置能承受GB/T 11287-2000中3.2.1規定的嚴酷等級為1級的振動響應試驗，3.2.2規定的嚴酷等級為1級的振動耐久試驗。 |
|
|
沖擊 |
裝置能承受GB/T 14537-1993中4.2.1規定的嚴酷等級為1級的沖擊響應試驗，4.2.2規定的嚴酷等級為1級的沖擊耐久試驗。 |
||
|
碰撞 |
裝置能承受GB/T 14537-1993中4.3規定的嚴酷等級為1級的沖擊碰撞試驗。 |
||

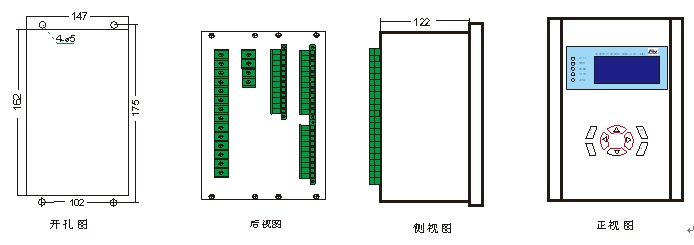

4.功能配置
4.1 功能配置
|
功能 |
系列 |
RP500G |
|
|
電流速斷保護 |
√ |
|
定限時電流速斷保護 |
√ |
|
|
定時限過電流保護 |
√ |
|
|
反時限過電流（一般、非常、極端） |
√ |
|
|
過負荷保護 |
√ |
|
|
負序過流 |
√ |
|
|
零序過流保護 |
√ |
|
|
低頻減載 |
√ |
|
|
合閘后加速保護 |
√ |
|
|
三相一次重合閘 |
√ |
|
|
充電保護 |
√ |
|
|
過電壓保護 |
√ |
|
|
低電壓保護 |
√ |
|
|
零序過電壓保護 |
√ |
|
|
遙測 遙信 |
電流、電壓、有功、無功、功率因數、頻率 |
√ |
|
8路遙信量 |
√ |
|
|
事 件 記 錄 |
保護事件 |
√ |
|
告警事件 |
√ |
|
|
遙信變位事件 |
√ |
|
|
操作記錄事件 |
√ |
|
|
事故變位次數統計 |
√ |
|
|
控 制 |
就地/遠方分、合閘 |
√ |
|
遠方定值修改 |
√ |
|
|
遠方保護投/退 |
√ |
|
|
操 作 箱 |
跳位、合位指示 |
√ |
|
自保持及防跳 |
√ |
|
|
跳、合閘電流自適應 |
√ |
|
|
控制回路斷線告警 |
√ |
|
|
通訊 |
RS485 |
√ |
4.2裝置軟壓板整定
序號
軟壓板
序號
軟壓板
1
三段相間過流保護
9
過壓保護
2
過負荷
10
低壓保護
3
三相一次重合閘
11
零序過壓保護
4
加速保護
12
重瓦斯
5
充電保護
13
超高溫
6
負序過流保護
14
輕瓦斯
7
零序過流保護
15
溫度高
8
低頻減載
|
序號 |
軟壓板 |
序號 |
軟壓板 |
|
1 |
三段相間過流保護 |
9 |
過壓保護 |
|
2 |
過負荷 |
10 |
低壓保護 |
|
3 |
三相一次重合閘 |
11 |
零序過壓保護 |
|
4 |
加速保護 |
12 |
重瓦斯 |
|
5 |
充電保護 |
13 |
超高溫 |
|
6 |
負序過流保護 |
14 |
輕瓦斯 |
|
7 |
零序過流保護 |
15 |
溫度高 |
|
8 |
低頻減載 |
|
|
注：1.軟壓板只有兩個取值：投入、退出。裝置出廠時，軟壓板均整定為退出。
