配電自動化饋線終端（FTU）
分界開關柜控制器/環網柜看門狗
所屬分類：
產品簡介

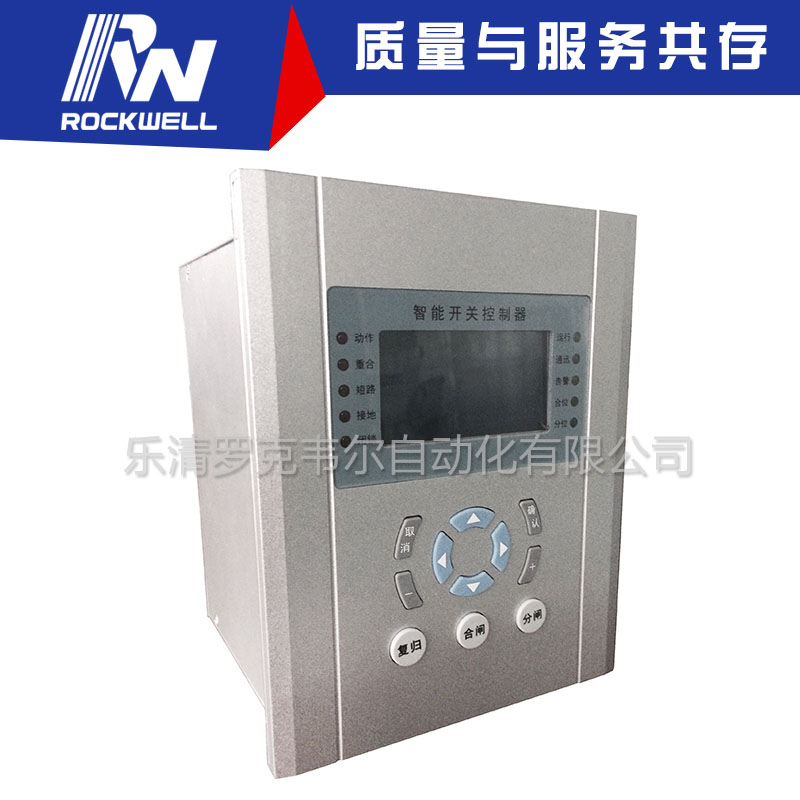

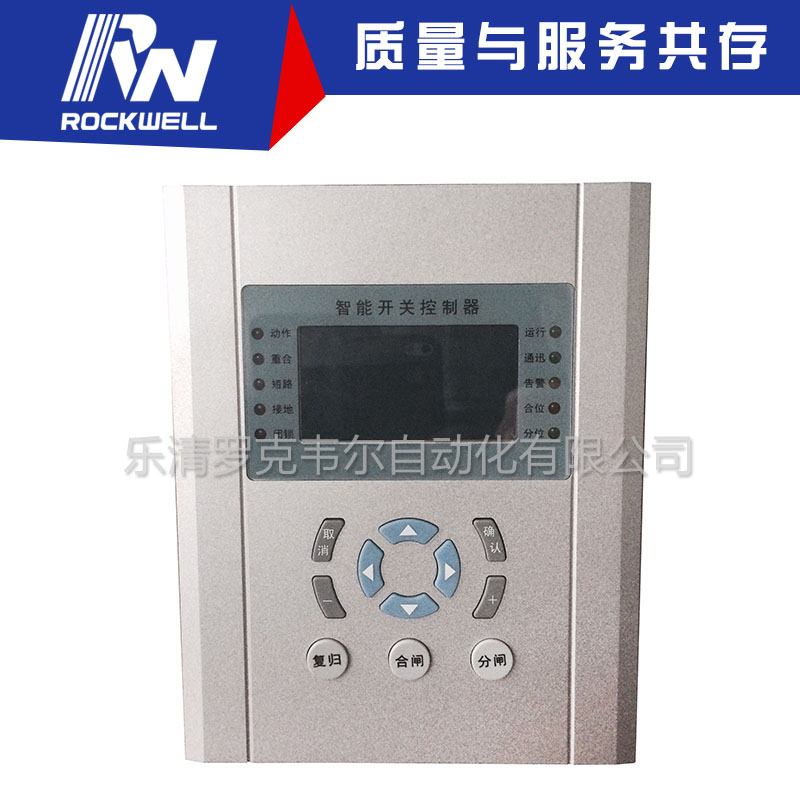

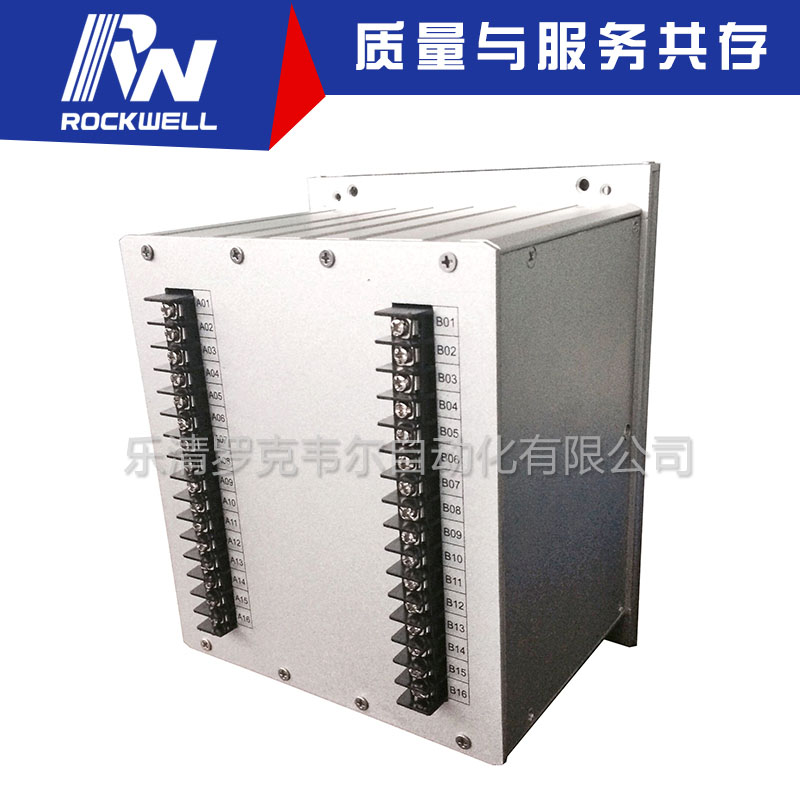

分界開關柜控制器也稱為一體型遙控終端單元、環網柜看門狗、分界斷路器柜控制器、分界開關柜控制器，F(xiàn)DR、環網柜FTU、地纜看門狗等。國網標準化命名為“二遙”動作型站所終端。
| 分界開關柜控制器的用途 |
| 分界開關柜控制器單元（以下簡稱控制器）安裝在用戶分界斷路器開關柜內。具備故障檢測功能、保護控制功能和通信功能（根據現場實用需求選配），適用于安裝在配電線路用戶進線的責任分界點處，也可適用于符合要求的分支線末端線路。設備安裝投運后，可以實現自動切除被控支線的單相接地故障和相間短路故障。 |
| 分界開關柜控制器的基本功能 |
|
一、模擬量檢測功能 分界開關柜控制器的模擬量輸入包括：A、B、C相電流、零序電流、AB相間電壓，四組模擬量信號從控制器插座輸入。通過控制器內部的信號轉換和計算，可實時監測此四組模擬量的運行值。 可以根據用戶現場需求增加模擬量輸入。（訂貨時說明） 二、保護控制功能 a) 零序保護 通過定值整定和對零序電流的監測，控制器能偵測和判定用戶界內的單相接地故障，在延時整定值后輸出分閘控制信號，自動切除接地故障； 零序保護的控制功能適用于配電網中性點不接地系統、中性點經弧線圈接地系統和中性點經小電阻接地系統。 b) 相間過流保護 針對分界斷路器的應用 通過定值整定和相電流檢測，控制器判定用戶界內、外的相間短路故障，判定為用戶界內相間短路故障后，啟動相間保護： 1） 當電流值達到過流定值時，經延時控制分界斷路器本體分閘； 2） 相間速斷時，當電流值達到設定的速斷電流定值，無延時控制分界斷路器本體分閘； 針對分界負荷開關的的應用 通過定值整定和相電流檢測，控制器判定用戶界內、外的相間短路故障，判定為用戶界內相間短路故障后，啟動相間保護： 1） 當電流值達到過流定值時，控制器啟動過流保護，此時可以通過控制器操作負荷開關進行分閘，當線路無流無壓后，開關自動分閘。 2） 相間斷斷時，當電流值達到閉鎖值，開關進入閉鎖狀態，閉鎖指示燈亮，控制器不能分閘。當線路出現無流無壓后，開關自動分閘。線路無流與無壓之間的時間間隔小于5S。 |
| 分界開關柜控制器的參數修改及查詢 |
|
1、可于本地通過中文液晶修改各保護定值，全密碼保護，防止無權用戶誤改信息； 2、可于遠方后臺修改各保護參數，采用權限管理設置，全密碼保護模式。 3、可于本地通過手機終端修改各保護參數，采用權限管理設置，全密碼保護模式。 |
| 分界開關柜控制器的SOE事件記錄功能 |
|
循環記錄各種線路故障信息，保存故障時刻電流、電壓等信息掉電不丟失，******存儲300條，可于本地液晶顯示器查詢，也可通過后臺軟件查詢。 |
| 分界開關柜控制器的通信功能 |
|
1、提供一路藍牙接口（選配），在距離本機50米內，可與智能手機終端無線網絡通信(在智能手機終端上可修改參數，操作開關分合閘，SOE事件記錄查詢)； 2、提供一路RS232通信口，可與GSM通迅模塊連接構無線控制、可與GPRS通信模塊連接構建配網自動化系統；
3、通信協議支持IEC870-5-101、104、Modbus規約等 |
|
分界開關柜控制器的GSM短信功能（可選功能） |
|
一、GSM短信功能 1.1準備工作 上電前，在面板SIM卡座位置裝入中國移動SIM卡，確認SIM卡可靠安裝。 1.2短信操作功能說明 本控制器包含4個手機號碼，按序號的不同共分為兩個級別： 1號為超級用戶，可執行所有的短信功能，可授權及修改普通用戶號碼，保護動作會自動上報到該用戶手機。 2、3、4號為普通用戶，可執行部分短信功能。 1.3短信操作
查詢狀態：直接發送“查詢狀態”（發送內容不包括“”）
合閘操作：先發送“預合”等待返回信息以后，發送“合閘”（發送內容不包括“”）
分閘操作：先發送“預分”等待返回信息以后，發送“分閘”(發送內容不包括“”）
查詢定值和定值修改。 |
| 分界開關柜控制器的GPRS無線通迅功能（可選功能） |
|
通過實時采集一次開關設備(如 ZW32)的電壓電流和其他電氣測量值，實現就地線路保護功能（包括過流保護、零序保護等），能執行后臺下發的遠程遙控命令和定值整定命令，并將數據通過 GPRS 方式上傳到總局服。 |
| 分界開關柜控制器的使用環境 |
|
周圍空氣溫度：-40℃~+80℃，日溫差：日變化25℃； 海拔：不超過4000米； 風速：不超過35m/s； 無經常性的劇烈振動； 無強力腐蝕氣體、介質的場所（如各種酸、堿、濃煙等）； 放污穢能力IV級； 存儲溫度：-40℃~+85℃ |
